摘 要 ：本文介紹了海南昌江核電廠101大修期間，AC 廠房去污使用的化學(xué)試劑及工器具，重點(diǎn)介紹了密封板、熱電偶、小工器具去污工作流程，并對(duì)其中的某些流程進(jìn)行了改進(jìn)，并對(duì)未來(lái)工作做出展望。

        大修期間對(duì)核電站有關(guān)系統(tǒng)和設(shè)備進(jìn)行去污可以有效的降低檢修人員的受照劑量，減少人員沾污和交叉污染發(fā)生，保證大修期間檢修工作的順利進(jìn)行。大修期間待去污的設(shè)備、部件形式多樣、數(shù)量巨大，因此對(duì)這些待去污設(shè)備、部件及工器具進(jìn)行高效去污即成為AC 廠房去污的重要工作。在本次大修中，海南昌江核電廠通過(guò)精心準(zhǔn)備及高效實(shí)施，取得了良好的結(jié)果。

1.試劑及設(shè)備簡(jiǎn)介
        （1）AC 廠房工器具去污使用主要試劑及化學(xué)品達(dá)賽特 ：DURSET 能有效地清洗各種加工油脂、粉塵和金屬屑等污物，脫脂去污功能強(qiáng)。使用安全方便，揮發(fā)徹底，并不留任何殘跡。HAKUPUR 堿性去污劑 ：該去污劑是用來(lái)清除各種易溶于溶劑的表面腐蝕物。

        主要包括非泡沫非離子表面活化劑、組份（增加洗滌劑，清潔作用的相等）溶劑、水溶溶液、防蝕溶液和水。HAKNEUTRAL 中性去污劑 ：是一種適應(yīng)于任何物質(zhì)表面去污的特殊混合物的無(wú)泡沫清洗劑，能消除放射性裂變并且來(lái)自不銹鋼、玻璃、陶瓷、塑料和油漆表面的腐蝕產(chǎn)物。HAKNEUTRAL 是一種無(wú)泡沫具有熱穩(wěn)定的去污產(chǎn)品，基于這些特性，因此在現(xiàn)有的放射性廢物的處理和固化上，使用該去污劑不會(huì)有任何問(wèn)題。

        ND300高效去污劑 ：主要用于金屬表面油污的清洗，無(wú)燃爆性。

        高錳酸鉀 ：黑紫色有金屬光澤結(jié)晶，溶于水，與醇或其他有機(jī)溶劑反應(yīng)生成低價(jià)錳化合物，易熱或光分解，酸性溶液中呈強(qiáng)氧化劑，堿性溶液中呈弱氧化性。

KMnO 4 =K 2 MnO 4 +MnO 2 +O 2
MnO 4 - +H+=O 2 ↑ +H 2 O+MnO 2 ↓
        氫氧化鈉 ：白色粒或片狀固體，易吸水和二氧化碳，溶解釋熱，侵蝕衣服、玻璃、陶瓷。濃液用銀、鎳、鐵容器。
2Al+2NaOH+6H 2 O=1Na[Al(OH) 4 ]+3H 2 ↑
2NaOH+SiO 2 =Na 2 [SiO 2 (OH) 2 ]

        草酸 ：（C 2 H 2 O 4 ·2H 2 O/ 分子量126.07）無(wú)色結(jié)晶，在濕熱、干燥的空氣中風(fēng)化，溶于水及乙醇。草酸亞鐵溶解度為
0.22g/100g 冷水、0.026g/100g 熱水

        檸檬酸 ：（C 6 H 8 O 7 ·H 2 O/ 分子量210.14）無(wú)色結(jié)晶，干燥空氣中易脫水，潮濕空氣中易吸潮，高溫易分解，固態(tài)有機(jī)酸易溶于水，很好的絡(luò)合劑。檸檬酸鉻37℃ 溶解度0.042g/100g。

        Confidence Plus 殺菌消毒清洗劑 ：殺菌清潔液為光滑表面的個(gè)人防護(hù)裝備一次完成消毒，清潔，除臭，是一種經(jīng)濟(jì)有效，而且具有殺菌清潔功能的產(chǎn)品。僅用1盎司清潔液混合1加侖的溫水（最高110華氏度）就可以為硬表面的個(gè)人安全設(shè)備進(jìn)行清潔，消毒。用于硬質(zhì)安全帽、面罩、護(hù)目鏡、眼鏡、防護(hù)帽、聽(tīng)覺(jué)保護(hù)器、防毒面具、呼吸器。

（2）AC 廠房使用的設(shè)備
        0SBE203BA 堿性去污箱 ：用于劑量率高、表面污染嚴(yán)重或表面污染用其他手動(dòng)去污方法不易去除的非電器類去污件的化學(xué)去污。
        0SBE204BA除鹽水清洗箱：用于對(duì)0SBE203BA、0SBE205BA去污件的漂洗。
        0SBE205BA 酸性去污箱 ：用于劑量率高、表面污染嚴(yán)重或表面污染用其他手動(dòng)去污方法不易去除的非電器類去污件的化學(xué)去污。
        0SBE207BA 超聲波去污箱 ：用于劑量率高、表面污染嚴(yán)重或表面污染用其他手動(dòng)去污方法不易去除的非電器類去污件的化學(xué)去污，適用于中小尺寸的閥門、工器具等表面污染嚴(yán)重，中高劑量率的污染去除。
0SBE213BA ：在去污車間設(shè)有0SBE213BA，它用于低水平的放射性擴(kuò)散條件下進(jìn)行大型設(shè)備的接受、外包裝拆除、粗略淋洗去污和拆卸。適用于表面污染水平低，低劑量率待去污大型設(shè)備。

2.去污工藝
2.1放射性去污工藝
分為機(jī)械污工藝、化學(xué)去污工藝及化學(xué) + 機(jī)械去污工藝3種。
2.2去污工藝及數(shù)據(jù)分析
（1）熱電偶去污

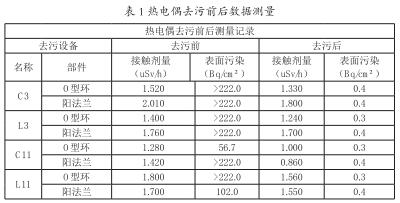

        對(duì)熱電偶進(jìn)行第一次去污時(shí)由于活化比較嚴(yán)重，因此采用機(jī)械 + 化學(xué)去污的綜合工藝，即在0SBE207BA 超聲波去污箱中配制10% HAKUPUR 堿性去污劑。對(duì)熱電偶進(jìn)行去污前首先進(jìn)行數(shù)據(jù)測(cè)量，記錄劑量率及表面污染活度等信息 ；隨后將熱電偶放置在配置有10% 濃度的堿性去污劑的0SBE207BA 中進(jìn)行化學(xué) + 超聲波去污，在75℃條件下超聲波去污4小時(shí)后，取出放置在0SBE213BA 清洗臺(tái)上用除鹽水沖洗0.5小時(shí)，放入裝有達(dá)賽特的容器中進(jìn)行人工擦洗、最后用除鹽水漂洗、用干布擦干。結(jié)果顯示，此次去污效果理想，去污前后數(shù)據(jù)見(jiàn)表1。

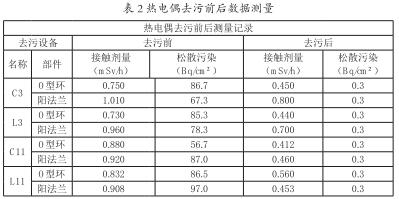

        水壓實(shí)驗(yàn)后對(duì)熱電偶進(jìn)行第二次去污，鑒于是在進(jìn)行充水壓力測(cè)試之后進(jìn)行，時(shí)間較短，熱電偶表面活化不嚴(yán)重，前期氧化還原去污后劑量率大大降低的情況，因此采用了化學(xué) + 人工擦拭去污工藝，即將熱電偶放置在配置有10% 濃度的高效去污劑的容器內(nèi)進(jìn)行浸泡2小時(shí)，取出放置在0SBE213BA 清洗臺(tái)上用除鹽水沖洗0.5小時(shí)，放入裝有達(dá)賽特的容器中進(jìn)行人工擦洗、最后用除鹽水漂洗、用干布擦干。 本次去污效果也很理想，具體數(shù)據(jù)見(jiàn)表2。

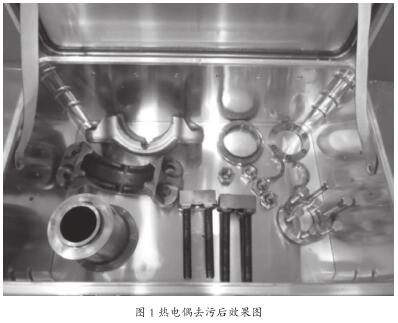

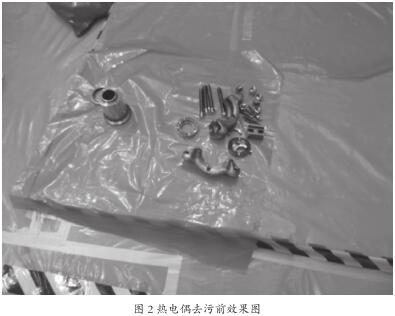

        根據(jù)本次大修去污情況來(lái)看，第一次熱電偶去污采用的氧化還原 + 超聲波去污的工藝大大降低了接觸劑量率，表面松散污染去污效果極佳，遠(yuǎn)低于標(biāo)準(zhǔn)值，圖1和圖2分別是去污后、前的效果圖 ；第二次熱電偶去污表面松散污染去污效果低于標(biāo)準(zhǔn)值，比第一次氧化還原法節(jié)約工時(shí)約1.5小時(shí)，故在水壓實(shí)驗(yàn)后采用化學(xué) + 人工擦拭法去污熱電偶更符合大修現(xiàn)場(chǎng)實(shí)際。

（2）襯板去污
        大修中對(duì)襯板進(jìn)行兩次去污。在第一次去污前，蒸發(fā)器襯板在高溫氧化后表面污染非常嚴(yán)重，形成了一層致密的黑色沉積物，用簡(jiǎn)單的擦拭方法達(dá)不到去污效果，故采用化學(xué) + 超聲波去污工藝。主要流程是0SBE203BA 內(nèi)氧化8 h →213BA 沖洗0.5 h →205BA 還原4 h →204BA 漂洗0.5 h →取出后用棉布浸達(dá)賽特擦洗→除鹽水沖洗后擦干。經(jīng)過(guò)處理，蒸發(fā)器襯板去污前后效果明顯，具體數(shù)據(jù)情況見(jiàn)表3。

        水壓實(shí)驗(yàn)后對(duì)蒸發(fā)器襯板第二次去污，與處理熱電偶相似，考慮到輻射防護(hù)最優(yōu)化和節(jié)約工時(shí)因素，經(jīng)討論采用化學(xué) + 擦拭去污工藝。在0SBE213BA 清洗平臺(tái)上用浸10%中性去污劑的去污布擦拭→除鹽水沖洗→達(dá)賽特擦洗→除鹽水沖洗后擦干。也達(dá)到了去污標(biāo)準(zhǔn)，詳細(xì)數(shù)據(jù)見(jiàn)表4。

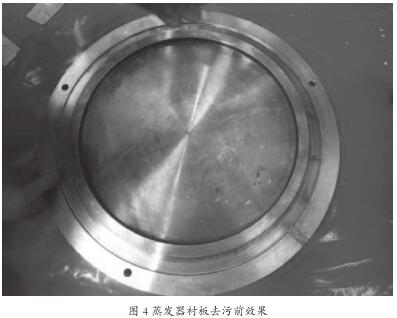

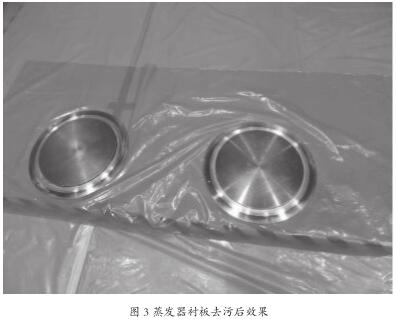

        以往第二次襯板去污要進(jìn)行氧化還原去污，經(jīng)本次擦拭去污后效果與氧化還原去污相比較，擦拭去污效果稍差一些具體效果如圖3和圖4所示，但節(jié)約工時(shí)約10個(gè)小時(shí)，且水壓實(shí)驗(yàn)后襯板劑量率不高，人員吸收集體劑量很低，采用此做法有效的保障了大修回裝工作的順利進(jìn)行，提高了工作效率，故水壓實(shí)驗(yàn)后采用擦拭法去污更符合現(xiàn)場(chǎng)需要。

（3）小工器具去污
        采用化學(xué) + 高壓沖洗 + 人工擦拭的去污工藝，在裝有10% 中性去污劑的浸泡桶中浸泡8~12個(gè)小時(shí)，然后將去污工器具統(tǒng)一放置在0SBE213BA 清洗臺(tái)上進(jìn)行高壓沖洗0.5小時(shí)，沖洗完成后拿去污布將工器具擦拭一遍，最后晾干。采用該工藝能去污大部分工器具的表面松散污染，但一些焊機(jī)、吸塵器、磨光機(jī)、直磨機(jī)等有電氣絕緣要求、縫隙較多且細(xì)小、材質(zhì)不適合去污的，去污效果不是很理想。

結(jié)語(yǔ)
        AC 廠房去污的目的是盡可能的將高污染設(shè)備、工件經(jīng)去污降低至低污染水平，這樣可以極大的減少吸收的集體劑量，讓輻射防護(hù)最優(yōu)化得到實(shí)際的展現(xiàn)，保障人員輻射安全，提高工作效率，從而保證大修工作能夠安全、高效、高質(zhì)的完成。

        本次去污在規(guī)程及操作卡基礎(chǔ)上進(jìn)行，同時(shí)進(jìn)行了大膽探索研究和改進(jìn)，這樣一方面去污可以達(dá)標(biāo)，最重要的是節(jié)約了時(shí)間，為大修主線爭(zhēng)取了時(shí)間，接下來(lái)，海南核電有限公司 AC 去污將著重研究上沖泵葉輪、主泵葉輪等設(shè)備的去污，對(duì)其流程及去污劑配方進(jìn)行實(shí)驗(yàn)研究及改進(jìn)，為后續(xù)的大修去污工作做好知識(shí)儲(chǔ)備。

相關(guān)推薦：高溫高壓熱電偶、電站測(cè)溫專用熱電偶
